제품소개
고효율 분쇄기 시리즈 단일 축 분쇄기는 당사 공장에서 제조한 표준화된 제품입니다. 이미 거칠게 분쇄된 작은 나무조각, 대팻밥, 밀짚 등의 섬유질 물질을 분쇄할 수 있습니다. 또한 옥수수와 같은 입상 사료 원료를 분쇄할 수도 있습니다.
이 파쇄기 시리즈는 강판 용접 구조를 특징으로 합니다. 모터와 파쇄기 로터는 공통 베이스에 장착되며, 드럼형 기어 커플링을 통해 직접 연결 및 구동됩니다. 로터는 동적 균형을 위해 보정되었으며 정회전 및 역회전 모두 가능합니다. 공급 포트는 파쇄기 상단에 위치하며 다양한 공급 장치와 함께 사용할 수 있습니다. 이 장비는 바이오매스 에너지 및 사료 가공 산업에 광범위하게 적용될 수 있습니다.
주요 기술 매개변수 및 성과 지표
(1) 주요 기술 매개변수
모델 및 사양 |
65 - 130 |
1000 - 1600 |
1200 - 1300 |
스핀들 속도(r/min) |
2900 |
1800 |
1650 |
스크린 플레이트 수(개) |
96 |
132 |
116 |
(2) 성과지표
모델 및 사양 |
65 - 130 |
1000 - 1600 |
1200 - 1300 |
전력(kW) |
132kw |
250kW |
315kw |
생산량(톤/시간) |
4 - 6 |
8 - 10 |
12 - 14 |
참고: 위 지표는 다음 조건을 충족해야 합니다.
①원료품종은 수분함량이 15% 이하인 50×50×5mm(두께)의 목재칩이며, 분쇄기의 스크린판 구멍직경은 φ12~φ16mm이다.
②조섬유의 경우, 상기 생산량은 스크린 구멍의 크기와 재료의 수분 함량에 따라 상하로 변동합니다.
주요 구조 및 작업 프로세스

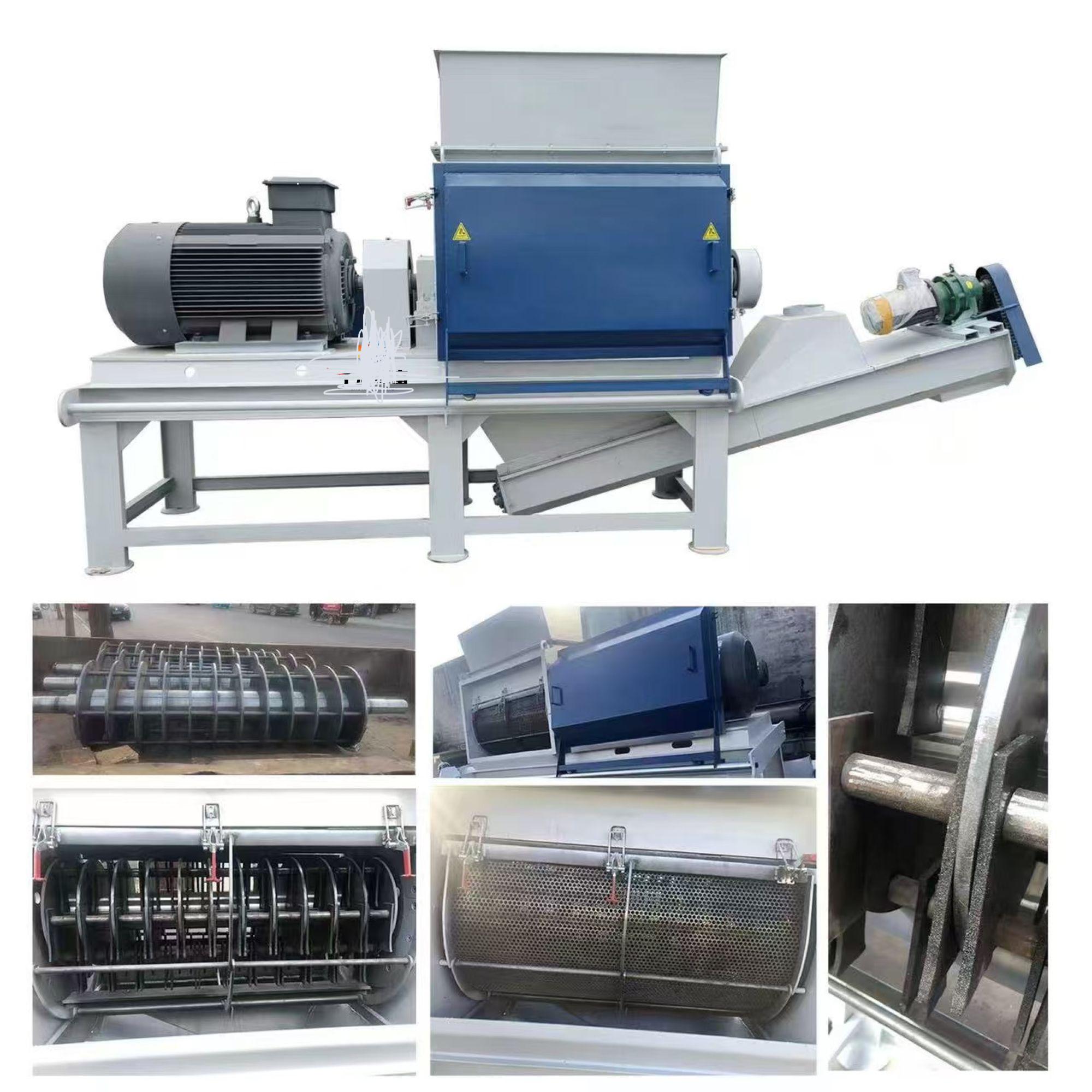

(1) 주요 구조 (아래 그림 참조)
1. 베이스: 파쇄기의 다양한 구성품을 연결하고 지지하여 하나의 완전한 형태를 이루도록 하는 역할을 합니다. 파쇄된 재료는 베이스 측면을 통해 바람에 의해 흡입됩니다.
2. 로터: 메인 샤프트, 해머 프레임 플레이트, 핀 샤프트, 해머 조각, 베어링 등의 부품으로 구성됩니다. 파쇄기의 주요 구동부입니다. 로터는 고속으로 회전합니다. 조립 후 핀 샤프트와 해머 조각을 설치하지 않고 동적 평형 검사를 실시합니다.
3. 유지보수 도어: 스크린 플레이트와 해머 피스를 교체할 때는 유지보수 도어를 열어야 합니다. 스크린 플레이트는 특수 압착 메커니즘으로 압착됩니다. 파쇄기 작동 중에는 유지보수 도어가 빠르게 작동하는 고정 장치로 잠겨 로터가 회전하는 동안에는 열리지 않습니다.
4. 상부 하우징: 상부에 공급구가 있으며, 하부에서 베이스와 연결됩니다. 스크린 플레이트는 양쪽에 각각 설치되어 로터와 함께 파쇄실을 형성합니다. 재료는 파쇄실에서 파쇄됩니다.
(2) 작동 원리
파쇄할 재료는 이 기계와 호환되는 공급 장치를 통해 상부 공급구를 통해 파쇄실로 들어갑니다. 고속 회전하는 해머 조각의 충격과 스크린 판의 마찰로 재료는 점진적으로 파쇄됩니다. 원심력과 공기 흐름의 작용으로 재료는 스크린 구멍을 통과하여 바닥 측면에서 나오는 바람에 의해 흡입됩니다.
